濾膜孔徑是指的在濾膜表面上孔的直徑，水質(zhì)過(guò)濾時(shí)，主要是通過(guò)內(nèi)壓式的過(guò)濾方向?qū)⑺畯?u>濾膜內(nèi)部透過(guò)孔徑擠壓，將水中的雜質(zhì)及有機(jī)物擋在濾膜中。今天和大家介紹一下濾膜孔徑是什么？以及測(cè)算孔徑的一些方法。

濾膜孔徑的測(cè)定微孔濾膜的孔徑分離效率是關(guān)鍵所在，所以評(píng)價(jià)濾膜孔徑甚為重要。目前大致采用以下方法：

一、直接測(cè)量法
1.直接法測(cè)膜孔徑
掃描電鏡（SEM）和透射電鏡（TEM）電子顯微鏡表征膜的孔徑、孔徑分布及膜的形態(tài)結(jié)構(gòu)。
制樣至關(guān)重要。濕膜樣品要經(jīng)過(guò)脫水、蒸鍍、復(fù)型等處理。
逐級(jí)脫水法：膜樣品用5%餓酸固定，然后在提取器中用CCl4或乙醇逐級(jí)脫水，再用環(huán)氧樹(shù)脂包埋固化，最后用超薄切片機(jī)切成薄片。適用透射電子顯微鏡的觀察。
低溫冷凍脫水法：膜樣品放在液氮或其他低溫介質(zhì)中冷凍，使膜樣品中的水急速冷凍為細(xì)小的結(jié)晶，然后在低溫（至少低于-60°C）和低真空下，使冷凍的結(jié)晶逐級(jí)升華。這樣制備的膜樣品不收縮，經(jīng)鍍金或復(fù)型，可用電子顯微鏡觀測(cè)。
微濾膜的孔徑為0.05-10m，掃描電鏡可分辨。
超濾膜的孔徑為1nm-30mm，掃描電鏡的分辨率低于5-10nmnm，所以采用掃描電鏡觀測(cè)超濾膜的結(jié)構(gòu)是困難的。
透射電鏡的分辨率比掃描電鏡要高得多，約為3-4A正確制樣，高分辨率的透射電鏡可以觀測(cè)超濾膜的表面細(xì)微結(jié)構(gòu)。
環(huán)境掃描電子顯微鏡（ESEM），克服了常規(guī)SEM的局限性。使?jié)竦?、油性的、臟的和不導(dǎo)電的樣品不經(jīng)處理就可直接上機(jī)觀測(cè)。

二、間接測(cè)量法
間接法是利用與孔徑有關(guān)的物理現(xiàn)象，通過(guò)實(shí)驗(yàn)測(cè)出相應(yīng)的物理參數(shù)，在假設(shè)孔徑為均勻直通圓孔的假設(shè)條件下，計(jì)算得到膜的等效孔徑，主要方法有泡點(diǎn)壓力法、壓汞法、氮?dú)馕椒?、液液置換法、氣體滲透法、截留分子量法、懸浮液過(guò)濾法。
泡點(diǎn)法：

原理

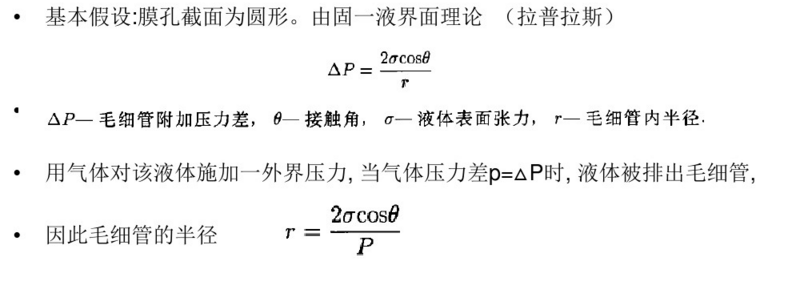

當(dāng)氣體通過(guò)充滿了液體的膜孔時(shí)，若氣體的壓力與膜孔內(nèi)液體的界面張力相等，則孔內(nèi)的液體逸出，即得泡點(diǎn)壓力與膜的孔徑之間關(guān)系：

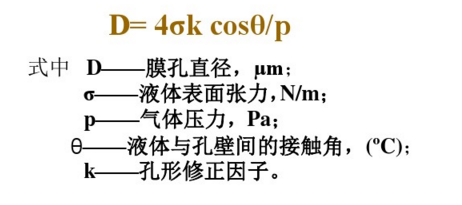

泡點(diǎn)壓力所對(duì)應(yīng)膜的最大孔徑。實(shí)測(cè)時(shí)，膜應(yīng)被液體完全潤(rùn)濕，否則將帶來(lái)誤差。
親水性膜采用水為潤(rùn)濕液體；疏水性膜采用醇為潤(rùn)濕液體。
測(cè)定步驟
a將樣品平行于液面浸入蒸餾水中，使其完全濕潤(rùn)b將濾膜置于測(cè)試池上，壓上光滑的多孔板c在多孔板上加入3-5mm深的水d開(kāi)通氣源，使壓力緩慢上升，當(dāng)濾膜表面出現(xiàn)第一個(gè)氣泡并連續(xù)出泡時(shí)的氣體壓力值，帶入公式可求出樣品最大孔徑值。
e氣泡出現(xiàn)最多時(shí)的壓力值，帶入公式可求出樣品最小孔徑。
f由最大孔徑與最小孔徑即可算出平均孔徑。

結(jié)語(yǔ)：
（1）電鏡法比較直觀，但屬破壞性檢測(cè)，也只能得到局部信息
（2）泡壓法（又稱氣體滲透法）只局限于測(cè)定膜孔中的最大孔徑，用于小孔徑超濾膜的測(cè)定時(shí)所需壓力遠(yuǎn)高于膜的使用壓力，故一般認(rèn)為只適用于微濾膜的測(cè)定。
